ゼネテック
3次元CAD/CAM「Mastercam 2021」リリース
ゼネテックは、2020年9⽉2⽇より3次元CAD/CAMシステムMastercamの⽇本語最新版「Mastercam 2021」を発売する。
最新版ではツールパスの新設定項⽬や多軸の⾃動計算機能の搭載により、⽣産性向上、加⼯時間短縮を実現する。

「Mastercam2021」はCADモジュールである「Design」を強化し、3次元モデルの作成や修正に関する新機能を搭載。滑らかなツールパスを⽣成する3次元モデルの作成を⽀援する。
CAM機能もより⾃動化されたツールパスを搭載し、少ないオペレーションで位置決め5軸加⼯のツールパスを作成できる。
また、ユーザーから⾼い評価を得ている⾼速加⼯⽤のツールパス「ダイナミックモーション」や5軸加⼯による「荒取りポケット」も進化している。

ゼネテックはオンラインミーティングによる定期セミナーの開催や、オンラインスクールの開催によりユーザーに充実したサポートサービスを提供し、⽣産性向上の実現に貢献していく。

☆Mastercam 2021の主な新機能・特⻑
■Design(CAD)
●UVパラメタ編集機能が搭載。サーフェスの曲率や線⽅向を定義するUVパラメタを編集することで滑らかなツールパスや⾯間の繋がりをスムーズに処理する事が可能。
●Solidカスタム⽳作成機能により複雑な⽳形状をパラメトリックに作成可能。
●3D-PDFの書き出しが可能です。データ共有などファイルでのやり取りが簡単。

■Mill(マシニング⽤CAM)
●アドバンスドリル機能により複雑なドリル加⼯が可能。
 多段⽳や中空⽳などドリル加⼯の途中で切削条件の変更が可能。
●3+2⾃動荒取りでオペレーションがスムーズ。
 位置決め5軸加⼯の平⾯座標作成や切削⽅向の判断がセミオートになり、少ない⼿数でツールパスの作成が可能。
●⾯取りドリルサイクル。⽳径や⽳深さが異なる形状を⾃動判別し、⾯取り⼯具で適切な加⼯深さを⾃動で作成。
●平⾏ツールパスの切削⽅向最適化を⾃動化。
 加⼯対象となる形状から⾃動的に異なる加⼯⾓度を割り当てて無駄な接続移動や退避動作の削減が可能。

■Lathe(旋盤⽤CAM)

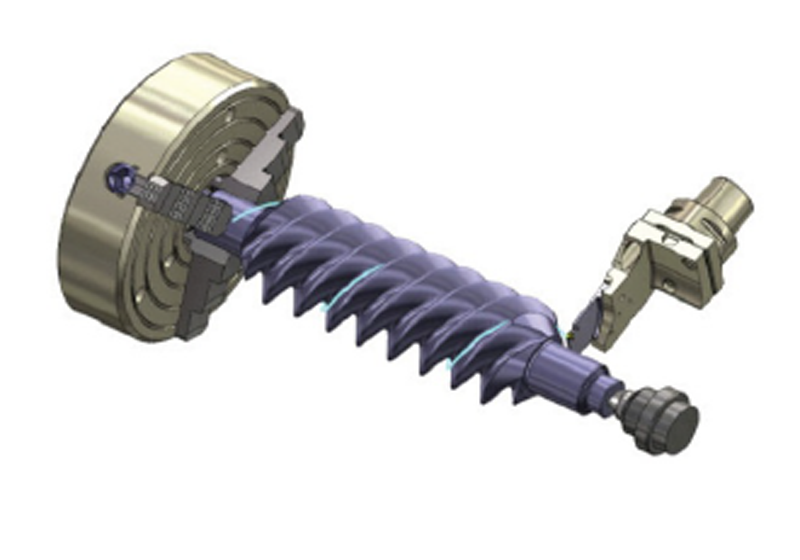

●特殊ネジ形状への対応。バットレス、スクエア、台形など特殊形状ネジのフォームが追加されました。より複雑なネジ切りプログラムの作成が可能。

■その他強化機能
●⼯具の到達範囲確認機能。3Dモデルに対してツーリングの安全突き出し量、および切削加⼯な最⼩コーナーRを⾃動検出します。
●チェイン編集の強化による操作性の向上。ワイヤーフレームを加⼯対象に選んだ場合の再選択や⼯具進⾏⽅向の調整などが簡単。
●境界ボックス機能によりワークピースの⾃動⽣成。3D-CADモデルに対して適切な素材サイズを算出します。

※詳細は次の通り https://www.mastercam.co.jp/product/mastercam/mastercam_wn2021/
